  • Industriell Pyrometer Temperatur Miessung Net-Kontakt Infrarout Thermopil Sensor STP11DF89G1

    De STP11DF89G1 mat engem neien Typ CMOS kompatiblen Thermopile Sensor Chip weist gutt Empfindlechkeet, klengen Temperaturempfindlechkeet wéi och héich Reproduzierbarkeet an Zouverlässegkeet. En 8 ~ 14 um Bandpassfilter virum Sensor mécht den Apparat empfindlech op héijer Temperatur bis 1500 ° C. En ASIC AFE (Analog Front End) Chip ass mat dem Thermopile Sensor integréiert, deen 1000 oder 2000 Gewënn fir de klenge Spannungsausgang vum Thermopile Sensor gëtt. Eng Input Offset Spannung gëtt och am Sensoringang bäigefüügt. D'Sensorausgangsspannung kann direkt vun ADC ëmgewandelt ginn, wat de Präzisioun Zero-Drift Verstärker an den DC-DC Circuit eliminéiert. En héichpräzisem Thermistor Referenzchip ass och integréiert fir Ëmfeldtemperaturkompensatioun.


    Produkt Detail

    Produkt Tags

    Allgemeng Beschreiwung

    De STP11DF89G1 mat engem neien Typ CMOS kompatiblen Thermopile Sensor Chip weist gutt Empfindlechkeet, klengen Temperaturempfindlechkeet wéi och héich Reproduzierbarkeet an Zouverlässegkeet. En 8 ~ 14 um Bandpassfilter virum Sensor mécht den Apparat empfindlech op héijer Temperatur bis 1500 ° C. En ASIC AFE (Analog Front End) Chip ass mat dem Thermopile Sensor integréiert, deen 1000 oder 2000 Gewënn fir de klenge Spannungsausgang vum Thermopile Sensor gëtt. Eng Input Offset Spannung gëtt och am Sensoringang bäigefüügt. D'Sensorausgangsspannung kann direkt vun ADC ëmgewandelt ginn, wat de Präzisioun Zero-Drift Verstärker an den DC-DC Circuit eliminéiert. En héichpräzisem Thermistor Referenzchip ass och integréiert fir Ëmfeldtemperaturkompensatioun.

    Sunshine Héichempfindlechkeet Thermopil Sensoren sinn an TO-46, TO-5 a kompakten SMD Haiser verfügbar. Si variéieren no der Gréisst vum Sensor an der Wunnengstyp. Mat der Gamme vu speziell entwéckelt Sensoren. Sunshine liwwert Léisunge fir Thermometrie (Isothermesch Konstruktioun), Net-Kontaktmessung (agebaute Lens) oder Gas Iwwerwaachung (zwee schmuele Fensteren, Dual-Channel Ausgang). Eist eenzegaartegt ISOthermescht Sensorkonzept ënnerscheet d'Sunshine Thermopile Famill wesentlech duerch patentéiert Konstruktioun fir verbessert Leeschtung a Moossgenauegkeet ënner thermesche Schockbedingungen ze liwweren.

    Et ass wäit benotzt an: Héich Präzisioun net-Kontakt Temperatur Miessunge, Kierper Temperatur Miessung, Net-Kontakt Thermometer fir mobil an IoT Uwendung, Temperatur detektéieren Element fir Wunn-, kommerziell an industriell Gebai Klimaanlag, Industriell Temperatur Kontroll vun Plënneren Deeler, Home Apparater mat Temperatur Kontroll a Gesondheetswiesen, Véirel Iwwerwaachung.

    Features a Virdeeler

    Integréiert ASIC AFE mat analoge Ausgänge, Sensorgewënn virausgesat op 1000

    Kleng Gréisst, héich Zouverlässegkeet, 4-Stéck Metallgehäuse TO-5

    Betribssystemer Temperatur Range: -40 ℃ bis + 125 ℃

    Anti-elektromagnéitesch Stéierungen

    1.212V Offset Spannung fir Thermopil Sensor

    100 μA Niddereg Kraaft an 2,5 V bis 5,5 V Breet Versuergungsspannungsberäich

    Integréiert Thermistor Temperatur Referenz mat héijer Präzisioun

    Uwendungen

    Héich Temperatur Net-Kontakt Mooss

    Pyrometer, Thermometer

    Elektresch Charakteristiken

    1

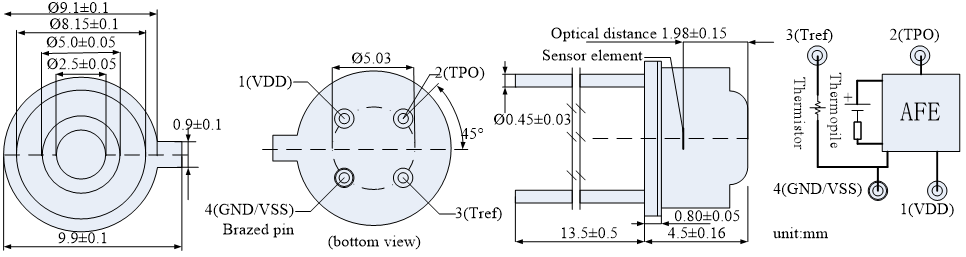

    Pin Konfiguratiounen & Package Outlines

    2
