  • ASIC Integréiert AFE Infrarout Sensor Thermopile Kontaktlosen Temperaturmessung STP11DF55G1

    De STP11DF55G1 mat engem neien Typ CMOS kompatiblen Thermopile Sensor Chip weist gutt Empfindlechkeet, klengen Temperatur Koeffizient vun der Empfindlechkeet wéi och héich Reproduzierbarkeet an Zouverlässegkeet. E 5 ~ 14 um Bandpassfilter virum Sensor mécht den Apparat empfindlech op héijer Temperatur bis 1500 ° C. En ASIC AFE (Analog Front End) Chip ass mat dem Thermopile Sensor integréiert, deen 1000 oder 2000 Gewënn fir de klenge Spannungsausgang vum Thermopile Sensor gëtt. Eng Input Offset Spannung gëtt och am Sensoringang bäigefüügt. D'Sensorausgangsspannung kann direkt vun ADC ëmgewandelt ginn, wat de Präzisioun Zero-Drift Verstärker an den DC-DC Circuit eliminéiert. En héichpräzisem Thermistor Referenzchip ass och integréiert fir Ëmfeldtemperaturkompensatioun.


    Produkt Detail

    Produkt Tags

    Allgemeng Beschreiwung

    De STP11DF55G1 mat engem neien Typ CMOS kompatiblen Thermopile Sensor Chip weist gutt Empfindlechkeet, klengen Temperatur Koeffizient vun der Empfindlechkeet wéi och héich Reproduzierbarkeet an Zouverlässegkeet. E 5 ~ 14 um Bandpassfilter virum Sensor mécht den Apparat empfindlech op héijer Temperatur bis 1500 ° C. En ASIC AFE (Analog Front End) Chip ass mat dem Thermopile Sensor integréiert, deen 1000 oder 2000 Gewënn fir de klenge Spannungsausgang vum Thermopile Sensor gëtt. Eng Input Offset Spannung gëtt och am Sensoringang bäigefüügt. D'Sensorausgangsspannung kann direkt vun ADC ëmgewandelt ginn, wat de Präzisioun Zero-Drift Verstärker an den DC-DC Circuit eliminéiert. En héichpräzisem Thermistor Referenzchip ass och integréiert fir Ëmfeldtemperaturkompensatioun.

    Sunshine Héichempfindlechkeet Thermopil Sensoren sinn an TO-46, TO-5 a kompakten SMD Haiser verfügbar. Si variéieren no der Gréisst vum Sensor an der Wunnengstyp. Mat der Gamme vu speziell entwéckelt Sensoren. Sunshine liwwert Léisunge fir Thermometrie (Isothermesch Konstruktioun), Net-Kontaktmessung (agebaute Lens) oder Gas Iwwerwaachung (zwee schmuele Fensteren, Dual-Channel Ausgang). Eist eenzegaartegt ISOthermescht Sensorkonzept ënnerscheet d'Sunshine Thermopile Famill wesentlech duerch patentéiert Konstruktioun fir verbessert Leeschtung a Moossgenauegkeet ënner thermesche Schockbedingungen ze liwweren.

    Stockage:
    1) Deeler sollen dobannen an der Originalverpackung gelagert ginn.
    2) D'Lagerungstemperatur soll vu + 5 ° C bis + 40 ° C sinn Recommandéiert: 20 bis 30 ° C).
    3) E Maximum vu 60% Relativer Fiichtegkeet (Recommandéiert: 40 bis 60% RH).

    Regal Liewen:
    Sunshine Sensor recommandéiert datt déi richteg gespäichert Komponente bannent engem Joer nom Empfang benotzt gi fir eng gutt Lodderbarkeet ze garantéieren.

    Features a Virdeeler

    Integréiert ASIC AFE mat analoge Ausgänge, Sensorgewënn virausgesat op 1000

    Kleng Gréisst, héich Zouverlässegkeet, 4-Pin Metallgehäuse TO-46

    Betribssystemer Temperatur Range: -40 ℃ bis + 125 ℃

    Anti-elektromagnéitesch Stéierungen

    1.212V Offset Spannung fir Thermopil Sensor

    100 μA Niddereg Kraaft an 2,5 V bis 5,5 V Breet Versuergungsspannungsberäich

    Integréiert Thermistor Temperatur Referenz mat héijer Präzisioun

    Uwendungen

    Héich Präzisioun net kontaktéiert Temperaturmessung

    Pyrometer, Thermometer

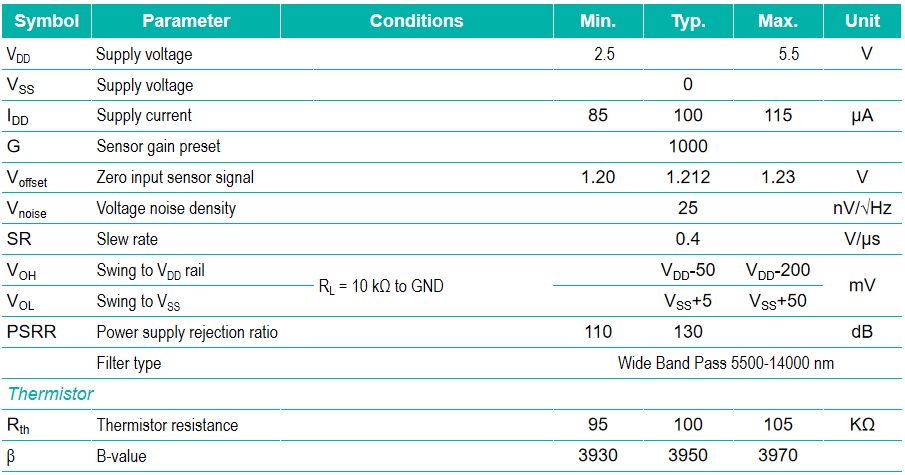

    Elektresch Charakteristiken

    1

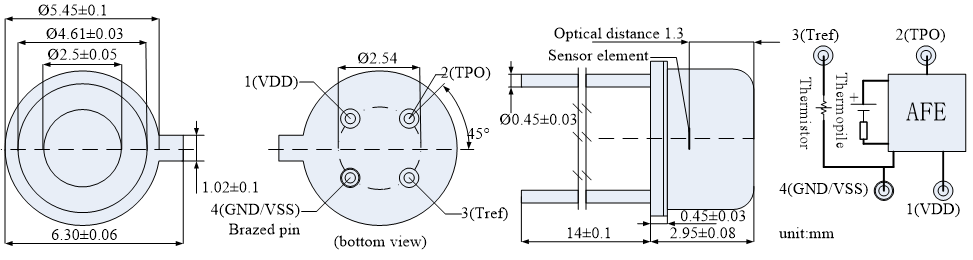

    Pin Konfiguratiounen & Package Outlines

    2
